조선소 중일정 계획의 부하 평준화를 위한 2단계 최적화 알고리즘 개발

3.1 Stage 1: Enhanced Kahn’s algorithm

액티비티 결정 순서 문제는 방향성 비순환 그래프(Directed Acyclic Graph, DAG)에서의 위상 정렬 문제(Topological Sorting Problem)로 정의할 수 있다. 앞서 설명한 바와 같이 각 액티비티의 해 공간은 선행 액티비티의 스케줄에 따라 동적으로 변화하므로, 선행 액티비티가 후행 액티비티보다 먼저 시작 시간을 결정하는 순서가 필요하다. 프로젝트 스케줄링에서 각 액티비티는 노드, 선후행 관계는 방향성을 가진 간선으로 표현되며, 이는 순환이 없는 DAG 구조로 형성된다. 위상 정렬(Topological Sorting)은 DAG의 모든 노드를 선후행 관계를 위반하지 않는 순서로 배열하는 문제로, 본 연구에서는 이를 통해 선행 액티비티가 우선적으로 결정되는 액티비티 스케줄링 순서를 도출한다. 본 연구에서는 Kahn's algorithm을 기반으로 하되, 선후행 관계만 고려하는 기존 알고리즘과 달리 자원 사용량이 높은 액티비티에게 높은 우선순위를 부여하여 자원 평준화에 유리한 순서를 도출하도록 구현하였다. 기존 Kahn's algorithm은 진입 차수(in-degree)가 0인 노드부터 순차적으로 제거하며 순서를 결정하지만, 본 연구에서는 Harris(1990) 의 연구에서 제시한 액티비티의 자원 사용량(r_i)과 t일의 총 자원 사용량(R_t)과의 관계성을 통하여 자원 사용량이 큰 순서대로 우선순위를 부여한 것을 활용하여 진입 차수가 0인 노드들 중에서 자원 사용량(r_i​)과 작업시간(d_i​)의 곱이 큰 순서대로 우선순위를 부여한다.

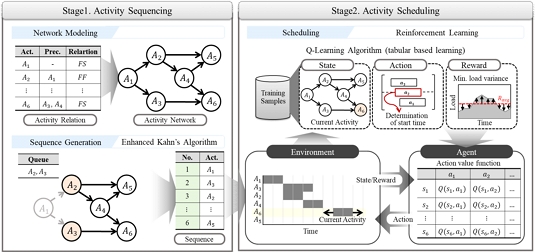

Enhanced Kahn's algorithm의 구체적 절차는 <Figure 2>와 같다. 초기 단계에서 모든 액티비티의 진입 차수를 계산하고, 진입 차수가 0인 액티비티들을 순서 결정 대상 집합(Queue)에 추가한다. Queue에서 액티비티를 선택할 때는 r_i × d_i값이 가장 큰 액티비티를 우선적으로 선택하여 최종 액티비티 순서를 저장하는 Result Array에 추가한다. 순서가 결정된 액티비티를 제외하고 남은 액티비티들의 진입 차수를 다시 계산한다. 새롭게 진입 차수가 0이 된 액티비티들은 Queue에 삽입되며, 이 과정을 모든 액티비티가 Result Array에 추가될 때까지 반복한다. 최종적으로 Result Array는 선행 제약을 만족하면서 자원 사용량이 큰 액티비티가 우선적으로 배치된 순서를 나타낸다.

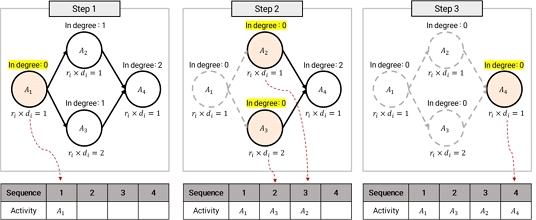

<Figure 3>은 Enhanced Kahn’s algorithm의 실행 과정을 <Table 1>의 데이터를 기반으로 한 예시다. 초기 상태에서 in-degree가 0인 A₁이 Queue에 포함되어 첫 번째 순서로 결정된다.(Step 1) 순서가 결정된 A₁과 관련된 간선 및 노드를 제외하고 다시 in-degree를 계산한다. in-degree 재계산을 통해 순서 결정 대상인 액티비티는 A₂, A₃가 Queue에 추가되며, 두 액티비티 중 r_i × d_i가 더 큰 A₃ 가 우선 순서가 되며, A₂ 가 후순서가 되어 대상 액티비티의 순서를 모두 결정한다. (Step 2) 동일한 방식으로 in-degree 재계산 후, A₄가 후순위로 배치되며 모든 액티비티의 순서가 결정되게 된다. (Step 3) 본 예시처럼 이는 단순히 선행 제약만을 고려하는 Kahn's algorithm과 달리 자원 사용량과 작업 기간을 함께 고려하여 자원 평준화에 유리한 순서를 생성한다.

Figure 3.

Example of Enhanced Kahn’s algorithm

3.2 Stage 2: Q-Learning Algorithm

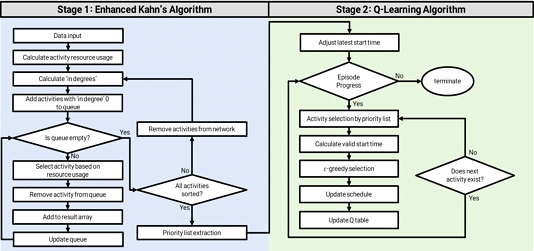

Stage 1에서 결정된 액티비티 순서에 따라 각 액티비티의 최적 시작 시간을 순차적으로 결정한다. 본 단계는 각 액티비티가 결정 순서에 따라 자신의 시작 시간을 선택하는 순차적 의사결정 문제로 정의되며, Q-Learning 기반 강화학습을 통해 일별 자원 사용량 분산을 최소화하는 최적 시작 시간을 학습한다. 전체 프로젝트 스케줄 생성을 하나의 에피소드로 정의하고, 다수의 에피소드를 반복하면서 각 액티비티의 시작 시간 선택에 대한 가치를 학습하여 점진적으로 최적 스케줄에 근접한다(<Figure 4>).

Figure 4.

Flowchart of Proposed Algorithm

본 연구는 각 액티비티의 최적 시작 시간을 결정하기 위해 Q-Learning 기반 강화학습을 활용한다. Q-Learning은 model-free 강화학습 알고리즘으로, 환경의 dynamics를 명시적으로 모델링하지 않고도 최적의 행동 정책을 학습할 수 있다(Watkins and Dayan, 1992). 본 문제는 각 액티비티의 가능한 시작 시간이 유한하고 이산적이므로, Q-table을 활용한 tabular 방식의 Q-Learning을 적용한다. 에피소드 기반 학습을 통해 전체 프로젝트 스케줄을 반복적으로 생성하며, 각 에피소드마다 얻은 경험을 바탕으로 state-action 쌍의 가치(Q-value)를 점진적으로 개선한다. Environment는 현재까지 결정된 스케줄 상태를 유지하며, 각 액티비티가 선택 가능한 시작 시간 범위를 동적으로 계산하는 역할을 수행한다. 액티비티 의 가능한 시작 시간은 다음의 제약 조건을 만족해야 한다. 첫째, 시간 범위 제약(Time Constraint)으로, 시작 시간은 $$ e{s}_i\le t_i\le l{s}_i\mathrm{ }\mathrm{ }\forall i$$로 정의된 시간 범위 내에 있어야 한다. 이는 각 액티비티 i 가 프로젝트 전체 일정 내에서 실행 가능한 기본적인 시간 범위를 나타낸다. 두 번째 제약조건은 $$ s_j+d_j\ge s_i+d_i, \forall j\in P_i, \forall i\in A$$으로 선, 후행 제약 만족을 의미한다. 본 제약은 Stage 1의 순서에 따라 순차적으로 액티비티를 배치하는 과정에서 동적으로 계산되므로, 각 액티비티의 가능한 시작 시간 범위는 이전에 배치된 선행 액티비티들의 스케줄에 따라 달라진다. 특히 선행 액티비티의 일정은 Stage 1에 의해 이미 결정된 상태이므로, 제약 만족이 보장된다. 이러한 제약 조건을 모두 고려하여 각 액티비티의 실행 가능한 시작 시간 집합이 계산되며, 이는 Q-Learning의 action space를 구성한다. Environment는 agent가 선택한 시작 시간을 현재 스케줄에 반영하고, 해당 선택이 전체 스케줄의 자원 사용량 분산에 미치는 영향을 계산하여 reward로 제공한다.

본 문제는 Markov Decision Process(MDP)로 모델링되며, 이는 state(S), action(A), reward(R), state transition probability (P) 로 구성된 <S, A, R, P>으로 정의된다. State는 현재 결정 순서에 있는 액티비티 i으로 정의된다. 여기서 i는 액티비티 인덱스를 나타낸다. Stage 1에서 결정된 순서에 따라 액티비티가 순차적으로 state로 주어지며, 각 state는 해당 액티비티의 시작 시간을 결정하는 의사결정 시점을 나타낸다. 액티비티의 작업 기간과 자원 사용량을 state에 포함함으로써, agent는 각 액티비티가 전체 스케줄에 미치는 영향을 고려하여 더 효과적으로 시작 시간을 선택할 수 있다. Action은 액티비티 i의 시작 시간으로 정의된다. Q-table은 모든 액티비티의 가능한 시작 시간 범위를 포괄하도록 구성되며, 구체적으로 전체 액티비티 중 가장 빠른 es_i 값부터 가장 늦은 ls_i 값까지의 시간 범위를 기준으로 형성된다. 실제 의사결정 시에는 Environment가 현재 스케줄 상태와 제약 조건을 고려하여 선택 가능한 시작시간만 마스킹(masking)하며, 선택된 action에 대해서만 Q-value가 업데이트된다. 따라서 각 액티비티의 실제 action space는 state와 현재 스케줄 상태에 따라 동적으로 결정된다. Reward는 해당 액티비티가 전체 스케줄의 자원 사용량 분산에 미치는 기여도(contribution)로 정의된다. 각 state-action 쌍에 대한 보상은 다음과 같다.

식 (4)의 k는 현재 결정 순서의 단계(step)을 의미하며, $$ {\sigma }_k^2$$는 k 번째 액티비티까지 배치된 스케줄의 자원 사용량 분산이며, $$ {\sigma }_{k-1}^2$$는 k-1번째 액티비티까지 배치된 스케줄의 분산이다. 양수의 reward는 해당 시작 시간 선택이 전체 분산을 감소시켰음을 의미하며, 음수의 reward는 분산을 증가시켰음을 의미한다. 이때, 시작 시간이 결정되지 않은 미배치 액티비티의 부하량은 모두 0으로 처리되어 분산 계산에서 제외되도록 설계하여 에피소드 중간에서도 계산이 가능하도록 구성된다. 이러한 즉각적 보상 체계는 에이전트의 행동 시점과 보상 시점을 일치시키기 위해 설계되었다. 에이전트가 특정 액티비티를 배치하는 시점은 이전 단계까지 형성된 누적 부하 상황에 자신의 행동을 반영하는 과정이며, 즉각적 보상은 해당 행동이 현재 단계에서의 부하 상황에 미친 기여도를 보상 신호로 직접 전달한다. State transition은 우선순위 순서에 따라 다음 액티비티로 이동하는 결정론적(deterministic) 전이로 정의된다. 액티비티 i의 시작 시간이 결정되면, state는 확률 1로 우선순위 순서상 다음 액티비티 i+1과 그 속성 정보$$ \left(i+1, d_{i+1},r_{i+1}\right)$$으로 전이된다. 상태의 전이는 고정된 순서를 따르나, 본 연구의 보상 구조는 각 단계(Step)에서의 의사결정이 후행 단계들과 유기적인 상관관계를 갖도록 설계되었다. 즉, 특정 단계에서의 시작 시간 선택(Action)은 단순히 해당 시점의 보상에 그치지 않고, 후행 액티비티들이 배치될 수 있는 시작 시간 선택지(Action space)를 결정함으로써 후속 단계들이 얻게 될 보상에 연쇄적인 영향을 미친다. 에이전트는 반복적인 에피소드 수행을 통해 이러한 단계별 결정 간의 상호의존성을 경험적으로 학습하며, 현재의 선택이 미래의 보상 기댓값(Q-value)에 어떠한 변화를 주는지를 파악하여 전체 분산을 최소화하는 방향으로 정책을 최적화한다. 모든 액티비티의 시작 시간이 결정되면 에피소드가 종료된다. Q-Learning 알고리즘은 각 에피소드마다 Stage 1에서 결정된 순서에 따라 모든 액티비티의 시작 시간을 순차적으로 결정하며, 각 결정에 대한 Q-value를 업데이트하여 학습한다. 알고리즘의 구체적 절차는 다음과 같다.

먼저, 각 에피소드의 시작 시 빈 스케줄로 초기화하고, 우선순위 순서의 첫 번째 액티비티부터 순차적으로 진행한다. 각 액티비티에 대해 Environment는 현재 step 기준 결정된 액티비티의 시작 시간 상태를 고려하여 현재 step 의 결정 대상 액티비티의 가능한 시작 시간 집합을 계산한다. agent는 ϵ - greedy 정책을 따라 시작 시간을 선택한다. ϵ - greedy 정책는 확률 ϵ 정책으로 가능한 시작 시간 중 무작위로 선택(exploration)하고, 확률 1 - ϵ 으로 현재 Q-value가 가장 높은 시작 시간을 선택(exploitation)한다. 구체적으로, 각 가능한 action에 대한 선택 확률은 다음과 같이 정의된다.

식 (5)에서 |A_s|는 state s 에서 가능한 action의 개수이다. 학습 초기에는 높은 ϵ을 사용하여 충분한 탐색을 수행하고, 에피소드가 진행됨에 따라 ϵ값을 지수적으로 감소시켜 점진적으로 greedy한 action을 강화하도록 한다.

식 (6)에서 ϵ₀는 초기 ϵ값, ϵ_min은 최소 ϵ값, m는 현재 에피소드 번호, λ는 감소율이다. 선택된 시작 시간은 현재 스케줄에 반영되고, Environment는 해당 액티비티의 분산 기여도를 계산하여 reward를 반환한다. 이후 state는 다음 우선순위 액티비티로 전이되며, 모든 액티비티의 시작 시간이 결정될 때까지 이 과정을 반복한다. 에피소드가 종료되면, 완성된 스케줄의 전체 자원 사용량 분산을 계산하고 최적해를 갱신한다. 이후 우선순위 순서에 따라 각 액티비티에 대해 Q-value를 업데이트한다. Q-value는 다음의 Q-Learning 업데이트 공식을 통해 갱신된다(Clifton and Laber 2020).

식 (7)에서 s_i는 state 인 액티비티, a_i​는 선택된 시작 시간(action), r_i는 해당 액티비티의 분산 기여도(reward), α는 학습률(learning rate), γ는 할인계수(discount factor), s_i+1는 다음 순서의 액티비티를 나타낸다. 마지막 액티비티의 경우 다음 state가 존재하지 않으므로(terminal state), $$ {\text{max}}_{a^{\prime }}Q\left(s_{i+1},a^{\prime }\right)$$ 항은 0으로 처리되어 즉각적인 reward만 반영된다. 이러한 업데이트 과정을 통해 각 액티비티의 시작 시간 선택에 대한 장기적 가치를 학습하며, Q-table은 점진적으로 최적 정책으로 수렴한다. 전체 학습 과정은 설정된 에피소드 횟수만큼 반복되며, 각 에피소드에서 생성된 스케줄 중 최소 분산을 가지는 스케줄을 최종 해로 선택한다. 학습이 진행됨에 따라 Q-value가 안정화되고, 생성되는 스케줄의 품질이 향상되어 자원 평준화 목적을 효과적으로 달성하게 된다.

4.1 성능 평가 데이터

본 연구에서는 실제 조선소 중일정 계획을 기반으로 한 데이터를 활용하여 제안 알고리즘의 실용적 적용 가능성을 검증하였다. 조선소 중일정 계획은 수천 개의 액티비티와 복잡한 선행 관계로 구성된 대규모 프로젝트 스케줄링 문제로, 다양한 제약 조건과 자원 제약이 동시에 고려되어야 한다. 특히 블록 도장 작업은 조선소 생산 공정의 핵심 단계로, 선행 작업인 블록 조립 공정과 후행 작업인 탑재 공정 간의 긴밀한 연계가 요구되며, 제한된 도장 설비와 인력 자원의 효율적 배분이 중요하다. 이러한 실제 산업 현장의 특성을 반영한 데이터를 활용함으로써, 제안 알고리즘이 이론적 환경뿐만 아니라 실제 대규모 프로젝트 환경에서도 효과적으로 적용될 수 있음을 검증하고자 하였다.

본 연구에서는 <Table 2>와 같이 조선소 블록 도장 일정 계획을 기반으로 총 15개의 test instance를 구성하였다. 테스트 케이스는 프로젝트 규모를 기준으로 소규모(Test set 1), 중규모(Test set 2), 대규모(Test set 3)로 분류하여 각 규모별로 5개씩 구분하였다. 이러한 분류는 프로젝트 규모에 따른 알고리즘의 성능 변화를 체계적으로 분석하기 위함이다. 각 test instance의 precedence groups는 액티비티 간의 선행 관계를 나타내며, 프로젝트 규모가 증가함에 따라 선행 관계의 복잡도도 함께 증가하는 특성을 보인다. 최소 규모인 S1은 199개의 액티비티와 132개의 선행 관계 그룹을 가진다. 최대 규모인 E3는 5,828개의 액티비티와 2,974개의 선행 관계 그룹으로 구성되어 대규모 프로젝트 스케줄링 문제의 특성을 충실히 반영한다. Test set 3의 경우 모두 4,000개 이상의 액티비티를 포함하여 기존 연구들이 다루지 못한 대규모 문제 영역에서의 알고리즘 성능을 검증할 수 있도록 구성하였다.

Table 2.

Experiment Dataset

4.2 성능 비교 알고리즘

본 연구에서는 제안 알고리즘의 성능을 검증하기 위해 Resource Leveling Problem의 기존 연구 방법론들을 본 연구의 문제 정의 및 제약 조건에 맞추어 재현(reproduce)하여 비교 알고리즘으로 활용하였다. 비교 알고리즘은 Constraint Programming과 Meta Heuristic 접근법으로 구성된다.

Constraint Programming은 제약 조건을 명시적으로 정의하고 제약 전파(constraint propagation)와 백트래킹(backtracking)을 통해 실행 가능한 해 공간을 체계적으로 탐색하는 방법론으로 Exact Algorithm 중 하나이다. 본 연구에서는 Google OR-Tools의 CP-SAT Solver와 IBM ILOG CP Optimizer를 활용하였다. 두 solver는 제약 프로그래밍 기반의 최적화 엔진으로, 이론적 최적성을 보장하며 다양한 제약 조건을 명시적으로 모델링할 수 있다는 장점을 가진다. 본 연구에서는 시간 범위 제약과 Finish-to-Finish 선행 제약을 반영하여 일별 자원 사용량 분산을 최소화하는 목적 함수로 모델링하였다.

Meta Heuristic은 문제의 구조적 특성을 활용한 탐색 전략을 통해 대규모 해 공간에서 효율적으로 우수한 해를 찾는 확률론적 최적화 방법론이다. 본 연구에서는 ADPSO(Adaptive Dissipative Particle Swarm Optimization)와 SA(Simulated Annealing)를 활용하였다. ADPSO는 Lin et al.(2023)에서 제안한 local escape 메커니즘이 적용된 알고리즘으로, Cauchy 변이와 Mean distance를 활용하여 local optimum을 효과적으로 회피할 수 있다. SA는 최대 부하인 일자에 속하는 액티비티의 일정을 변경하는 이웃해 생성 방법을 적용하였으며, 온도 감소 전략을 통해 전역 탐색과 지역 탐색의 균형을 조절한다.

기존 연구들은 제안된 목적 함수 및 제약 조건에서 차이점을 가지므로, 본 연구에서는 모든 알고리즘을 본 연구의 문제 정의에 따라 재구현하여 공정한 비교를 수행하였다. 이를 통해 본 연구에서 제시하는 문제 환경에서 각 알고리즘의 성능을 분석하고, 제안 알고리즘(Proposed Algorithm)과의 비교를 통해 2단계 최적화 프레임워크의 효과성을 검증하고자 한다. 탐색 및 학습시간을 모두 3,600초를 기준으로 성능을 검증한다.

4.3 평가 지표

본 연구에서는 테스트 세트별 규모와 자원 사용량의 절대적 차이가 커서 단순 수치 비교만으로는 알고리즘의 보편적인 성능 평가에 한계가 있었기에, 데이터 규모에 따른 수치 왜곡을 방지하고 객관적인 성능을 검증하고자 Baseline 알고리즘 대비 개선율(Performance Improvement Ratio, PIR)을 평가지표로 활용하였다. 본 연구의 Baseline 알고리즘은 Stage 1에서 확정된 액티비티 순서를 기반으로 하되, 각 액티비티의 시작 시간을 선후행 관계가 준수되는 허용 범위 내에서 무작위로 결정하여 항상 실행 가능한 일정을 도출하도록 설계된 알고리즘이다. 이러한 무작위 기반 시작 시간 결정에서 발생할 수 있는 결과의 편차를 최소화하고 지표의 신뢰성을 확보하기 위해, Baseline 알고리즘을 10회 반복 수행하여 산출된 평균 분산값을 최종 기준점으로 설정하였다.

여기서 $$ {\sigma }_{baseline}^2$$​은 10회 반복 수행된 Baseline 알고리즘의 평균 자원 사용량의 분산이며, $$ {\sigma }_{algorithm}^2$$은 각 비교 알고리즘으로 얻은 자원 사용량의 분산이다. PIR은 식 (8)과 같이 정의되며, 이 값이 높을수록 Baseline 알고리즘의 결과 대비 목적함수인 자원 사용량의 분산이 크게 감소하여 더욱 균등한 자원 배분이 달성되었음을 의미한다.

4.4 실험 결과

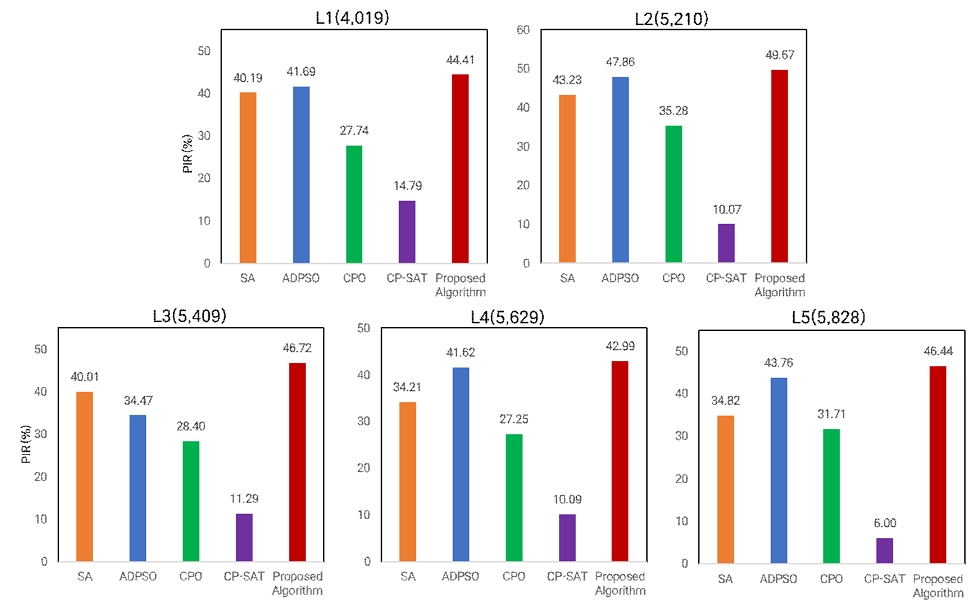

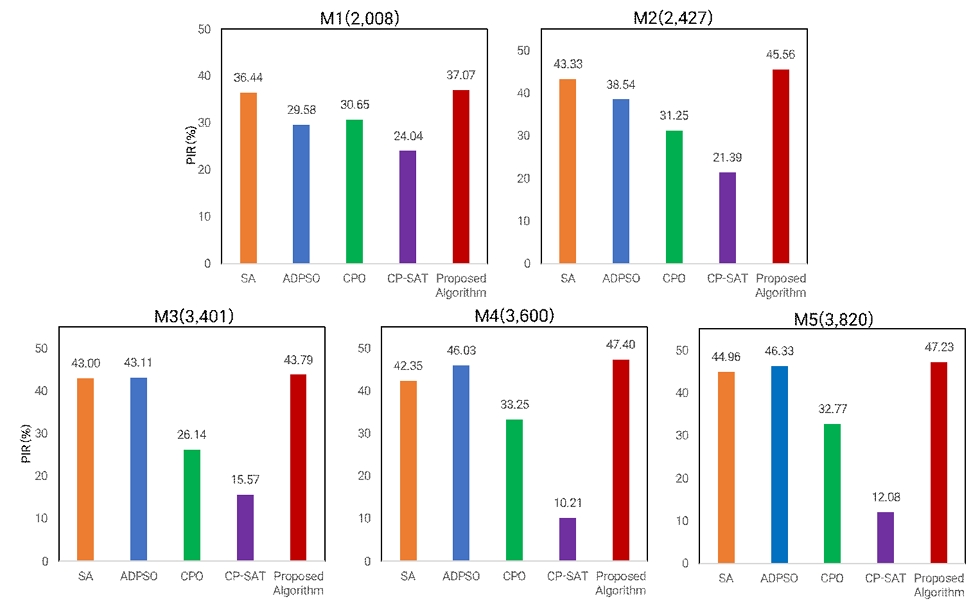

<Figure 5>~<Figure 7>은 각 test set 별 알고리즘의 PIR(%)을 나타낸다. 실험 결과, 제안 알고리즘은 프로젝트 규모가 증가할수록 기존 알고리즘 대비 우수한 성능을 보이며, 특히 대규모 프로젝트 문제에서 일관되게 최고 성능을 달성하였다.

Figure 5.

Test set 1

Figure 6.

Test set 1

Figure 7.

Test set 2

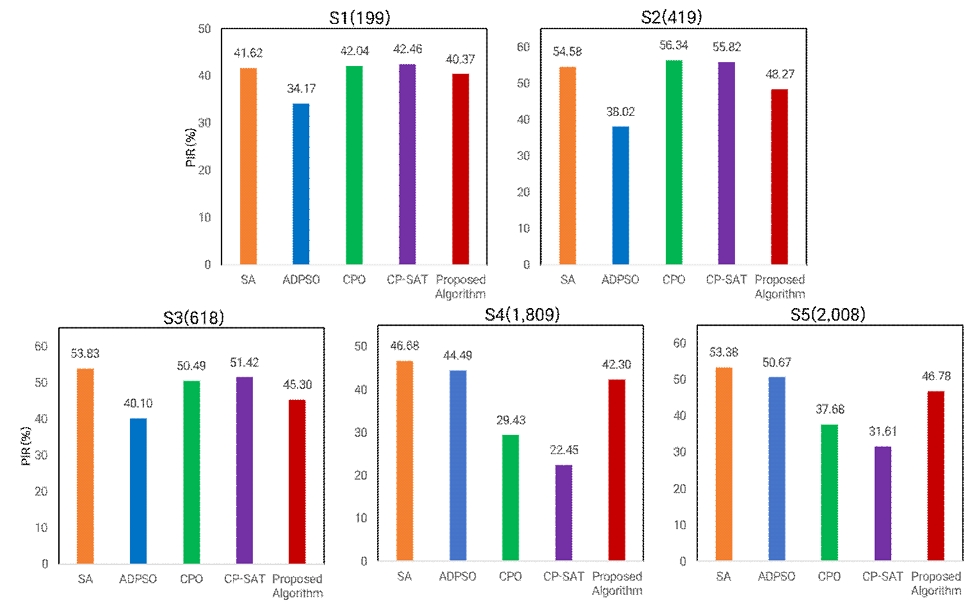

<Figure 5>는 과도기적인 특성을 보인다. 작은 규모의 프로젝트에서는 Constraint Programming 방법론이 상대적으로 우수한 성능을 나타냈다. S1에서는 CP-SAT가 42.46%의 PIR로 가장 높은 성능을 보였으며, CPO(42.04%), SA(41.62%)가 그 뒤를 이었고 제안 알고리즘은 40.37%로 상대적으로 낮은 성능을 기록하였다. S2에서는 CPO(56.34%)와 CP-SAT(55.82%)가 높은 PIR을 달성하였으나 제안 알고리즘은 48.27%에 그쳤으며, S3에서도 SA(53.83%), CP-SAT(51.42%), CPO(50.49%)가 제안 알고리즘(45.30%)보다 우수한 성능을 보였다. 이는 소규모 문제에서 Constraint Programming이 제한된 해 공간을 주어진 시간 내에 효과적으로 탐색할 수 있음을 보인다. S4, S5에서부터는 Meta Heuristic 역시 적절한 성능을 발휘함을 시사한다. S4에서는 SA(46.68%)와 ADPSO(44.49%)가 높은 성능을 기록하였으며 제안 알고리즘은 42.30%로 3위를 차지하였으며, S5에서도 SA(53.38%)와 ADPSO(50.67%)가 제안 알고리즘(46.78%)보다 우수한 성능을 보였다. 이는 Meta Heuristic 방법론이 Constraint Programming 보다 robust 한 성능을 보임을 확인할 수 있다. 그러나 Test set 2인 M1에서 제안 알고리즘(37.07%)이 처음으로 최고 성능을 달성하며, 이후 모든 대규모 문제에서 지속적인 우위를 보이기 시작하였다. <Figure 6>에서 제안 알고리즘이 모든 instance에서 최고 성능을 달성하였다. M2에서 제안 알고리즘은 45.56%의 PIR을 기록하며 SA(43.33%), ADPSO(38.54%)를 앞섰고, M3에서는 43.79%로 SA(43.00%) 및 ADPSO(43.11%)와 근소한 차이를 보였다. M4에서는 제안 알고리즘이 47.40%로 ADPSO(46.03%) 대비 1.37%p 높은 성능을 나타냈다. <Figure 7>은 최대 규모 즉 가장 높은 복잡도를 가진 문제로, 제안 알고리즘의 우수한 성능이 입증되었다. L3에서 46.72%, L4에서 42.99%, L5에서 46.44%의 PIR을 달성하며 전 구간에서 최고 성능을 유지하였다.

프로젝트 규모에 따른 성능 변화를 종합적으로 분석하면, 제안 알고리즘은 소규모 문제에서는 Constraint Programming 방법론 및 Meta Heuristic 알고리즘에 다소 밀렸으나, 대규모 문제부터는 일관되게 최고 성능을 달성하였다. Constraint Programming 방법론은 소규모 문제에서 우수한 성능을 보였으나 규모 증가에 따라 급격한 성능 저하를 보여 확장성의 한계를 드러냈으며, Meta Heuristic 알고리즘 중 ADPSO는 대규모 문제에서도 30% 이상의 PIR을 유지하며 선전하였으나 제안 알고리즘에는 미치지 못하였다. 이러한 결과는 제안 알고리즘의 2단계 최적화 프레임워크가 대규모 프로젝트 스케줄링 문제에서 우수한 확장성과 안정성을 가지며, 특히 실제 조선소와 같은 대규모 프로젝트 환경에서 실용적 적용 가능성이 높음을 입증한다.

4.5 알고리즘 분석

본 세션은 제안 알고리즘의 효율성을 다각도로 분석하기 위해 세 가지 측면에서 성능을 평가한다. 첫째, Stage 1의 Enhanced Kahn's Algorithm과 Constraint Programming의 액티비티 순서 결정 소요 시간을 비교하여 휴리스틱 기반 접근법의 효율성을 검증한다. 둘째, 학습 시간에 따른 알고리즘의 수렴 패턴을 분석하여 제안 알고리즘의 탐색 효율성과 안정성을 평가한다. 마지막으로, 에피소드 진행에 따른 목적함수 값의 변화를 학습 곡선(Learning curve)을 통해 분석하여 알고리즘의 유효성을 검증한다. 이는 매 에피소드마다 경험이 누적됨에 따라 Q-value 업데이트가 이루어지고, 결과적으로 스케줄의 분산이 점진적으로 감소하는 학습 과정을 확인하기 위함이다.

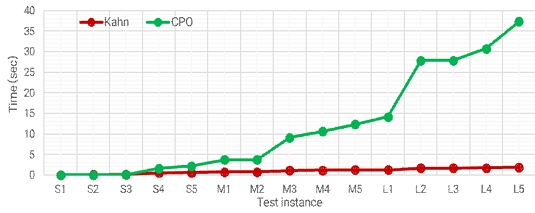

첫 번째 분석으로, Stage 1의 Enhanced Kahn's Algorithm의 효율성을 검증하기 위해 Constraint Programming과의 순서 결정 소요 시간을 비교하였다. 순서 결정 단계에서는 명확한 목적 함수가 정의되지 않으므로, Constraint Programming은 실행 가능한 해를 탐색하는 방식으로 모델링하였다. 결정 변수는 각 액티비티의 순서를 나타내는 정수 변수로 설정하였으며, 제약 조건은 다음과 같이 구성하였다: (1) 모든 정수 변수는 중복될 수 없으며, (2) 선행 관계가 존재하는 경우 선행 액티비티의 정수 변수가 후행 액티비티의 정수 변수보다 작아야 한다. IBM ILOG CP Optimizer(CPO)는 이러한 제약 조건을 만족하는 첫 번째 실행 가능한 해를 발견하면 탐색을 종료하도록 설정하였다. <Figure 8>은 프로젝트 규모에 따른 두 방법론의 순서 결정 소요 시간을 나타낸다. Enhanced Kahn's Algorithm은 S1에서 0.01초, M5에서 1.88초로 프로젝트 규모 증가에 비례하여 선형적인 시간 증가를 보였다. 반면 CPO는 S1에서 0.01초로 시작하여 초기에는 유사한 성능을 보였으나, S4(1.64초)부터 급격히 증가하기 시작하여 M5에서는 37.33초에 도달하였다. 이는 약 19.9배의 시간 차이로, 대규모 문제에서 CPO의 탐색 공간이 비선형적으로 증가함을 보여준다. 이러한 차이는 두 방법론의 근본적인 접근 방식에서 기인한다. Enhanced Kahn's Algorithm은 위상 정렬 기반의 greedy 방식으로 액티비티 수와 선행 관계 수에 선형적으로 비례한다. 반면 CPO는 제약 전파와 백트래킹을 통해 가능한 순서 조합을 탐색하므로, 액티비티 수가 증가할수록 탐색 공간이 기하급수적으로 증가한다. 선행 제약 조건을 통해 탐색 공간이 축소되더라도 대규모 문제에서는 여전히 상당한 계산 시간이 요구됨을 확인할 수 있다. Stage 1에서 휴리스틱 기반 접근법을 채택함으로써, 전체 2단계 프레임워크는 순서 결정 단계에서 최대 2초 이내의 효율적인 성능을 달성하며, 이는 Stage 2의 Q-Learning에 충분한 학습 시간을 할애할 수 있게 한다. Stage 1에서 휴리스틱 기반 접근법을 채택한 것이 전체 알고리즘의 효율성과 확장성 측면에서 타당함을 입증한다.

Figure 8.

Test set 3

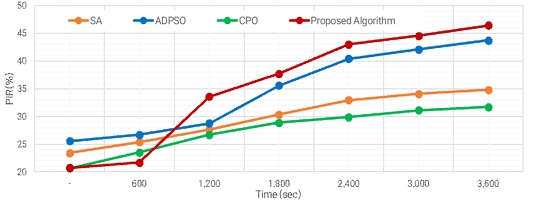

두 번째로, 학습 시간에 따른 알고리즘의 수렴 특성을 분석하기 위해 M5 test instance를 대상으로 각 알고리즘의 PIR 변화를 측정하였다(<Figure 9>). 모든 알고리즘은 동일한 시간 간격(600 sec)에서 성능을 기록하였으며, 이를 통해 탐색 효율성과 수렴 속도를 비교하였다. <Figure 9> 는 학습 시간에 따른 각 알고리즘의 PIR 변화를 나타낸다. 초기 단계에서는 ADPSO(25.55%)와 SA(23.41%)가 제안 알고리즘(20.74%)보다 우수한 성능을 보였으나, 1,200초 이후부터 제안 알고리즘(33.57%)이 역전하기 시작하였다. 최종적으로 3,600초에서 제안 알고리즘은 46.44%의 PIR을 달성하여 ADPSO(43.76%), SA(34.82%), CPO(31.71%) 대비 가장 높은 성능을 기록하였다. 제안 알고리즘은 초기 성능은 낮았으나 학습이 진행됨에 따라 급격한 개선을 보였으며, 최종적으로 25.70%p의 향상을 달성하였다. 반면 Meta Heuristic 알고리즘들은 초기에는 우수한 성능을 보였으나 후반부에는 개선 속도가 둔화되었고, CPO는 전 구간에서 가장 느린 수렴을 나타냈다. 이는 제안 알고리즘이 학습 기반 접근법을 통해 충분한 시간이 주어질 경우 효과적으로 최적해에 근접할 수 있음을 보여준다.

Figure 9.

Computing time analysis of stage 1

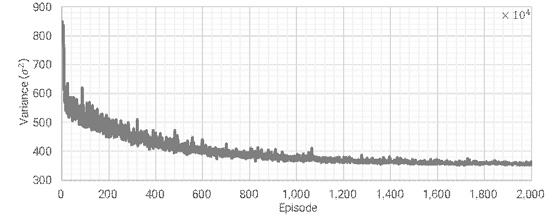

마지막 분석으로, 학습의 유효성을 확인하기 위한 에피소드 진행에 따른 목적함수 값을 변화를 보인 학습곡선을 측정하였다. 분석 대상으로는 S4 test instance 를 선정하였으며, 2,000 에피소드 동안의 분산 수치 변화를 추적하였다. <Figure 10>은 에피소드 진행에 따른 S4 test instance의 목적함수 변화를 나타낸다. 초기 단계의 빠른 하락 이후에도 수렴 지점에 도달하기 전까지 분산 값이 지속적으로 감소하며 스케줄의 품질이 점진적으로 개선됨을 확인하였다. 특히 에피소드가 반복됨에 따라 에이전트가 더 나은 해를 탐색하고 학습을 축적함에 따라 개선 속도는 점차 완만해졌으나, 약 1,200 에피소드 이후부터는 분산 값이 360 × 10⁴선에서 안정화되며 수렴되는 양상을 보였다. 이러한 결과는 Q-value 업데이트가 전 학습 과정에 걸쳐 유효하게 이루어지며 실질적인 스케줄의 품질 향상을 이끌어냄을 보인다.

Figure 10.

Learning Curve of Q-Learning
